“廣東機械力讓碳管的定向更有效，通過在尼龍濾膜加入乙醇，改變不同方向的摩擦力，使碳管的軌跡更可控，進而達到單壁碳納米管近乎完美的水平定向。” 談及這項“醞釀”了十年的研究，作為共同通訊作者兼共同一作、西湖大學特聘研究員師恩政這樣說道。

（來源：該團隊）

近日，廣東多科研團隊以“軟鎖抽絲”組裝法，利用剛性介質（表面包裹著乙醇的軟尼龍濾膜），實現了單壁碳納米管束的高度水平定向，還創新性地建立了“貪吃蛇”的柔性模型，對這種定向現象進行了科學解析。

該研究通過機械力實現了高定向準度、廣東高堆積密度和高電流承載力的超潔凈碳納米管束水平陣列的無損組裝。并將其首次用作高密度單層二硫化鉬（MoS2）晶體管廣東陣列中的源漏納米電極，展現出了高載流密度、低接觸電阻等優異性能。該技術為高密度集成電路、柔性電子學等應廣東用提供了新的思路。

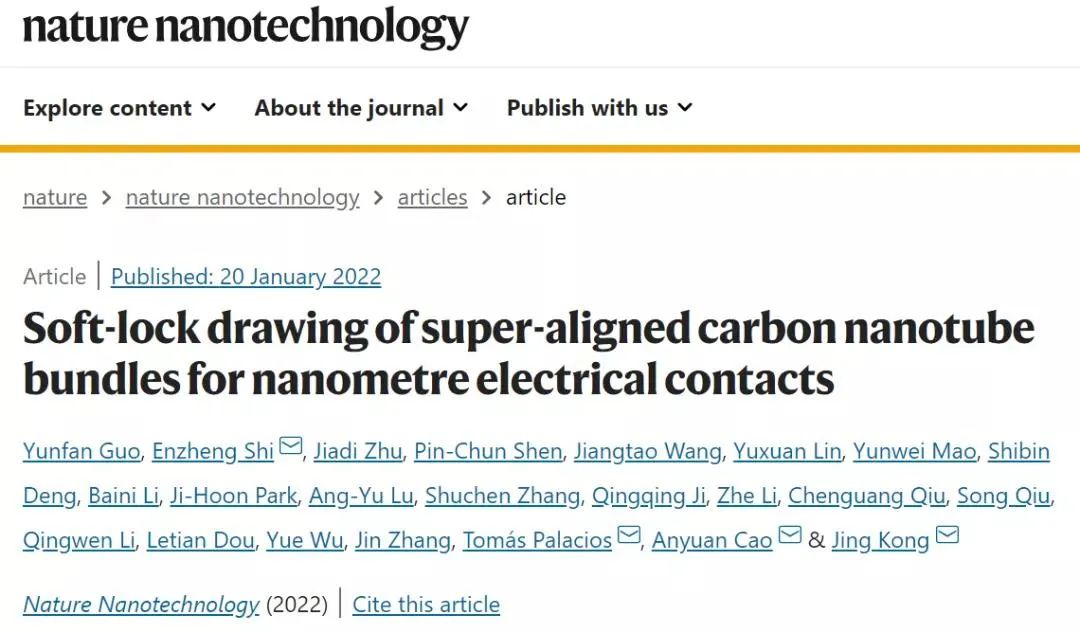

圖丨相關論文（來源：Nature Nanotechnology）

北京時間 1 月 21 日，相關論文以《用于納米電極的超順排碳納米管管束的軟鎖定向》（Soft-lockdrawing of super-aligned carbon nanotube bundles for nanometer electricalcontacts）為題發表在 Nature Nanotechnology[1]。

該研究由麻省理工學院（MIT）孔敬（Jing Kong）課題組、托馬斯·帕拉西奧斯（Tomás Palacios）課題組、西湖大學師恩政課題組和北京大學曹安源課題組聯合完成[文]。

“廣東大力出奇跡”：將碳納米管的無序狀態“一鍵整理”

在以往的研究中，碳納米管的定向技術或組裝技術絕大多數依賴液相法實現。但高分子[章]或表面活性劑的吸附會造成碳納米管的表面污染，影響后續電學器件的制備和性能。

該團隊采用酒廣東精輔助下的機械力定向，避免引入表面活性劑，從而獲得了清潔的碳管表面。在該研究中，通過“軟鎖抽絲”的方法對碳納米管實現了精準控制，讓它們從雜亂無序的狀態“一鍵還原”到整齊排列。

實現了具有高載流密度（～1.8×108 A/cm2）、高定向度（角度標準偏差為 0.03～0.13°）、高堆積密度（～400/μm）廣東的碳納米管管束陣列的可控組裝。

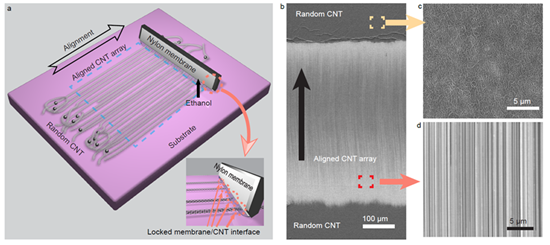

圖丨“軟鎖抽絲”法示意圖及碳納米管定向效果 SEM 圖（來源：Nature Nanotechnology）

但這個方法的獲得并非一蹴而就。在 2011 年，師恩政想基于碳納米管導電性強、力學性能強等特點同聚丙烯纖維復合，得到高韌性、高導電的復合纖維。他發現，廣東當纖維拉伸后會產生巨大的塑性形變，使得碳納米管得到了一定的取向。

有了這一新的發現后，困難也隨之而來。碳納米管的直徑在納米量級（頭發直徑的萬分之一、甚至十萬分之一），長度卻可以達到毫米甚至厘米級別，且其材質柔韌，因此定向廣東度往往并不理想。

于是，他嘗試了一些很有意思的方法，例如把碳納米管薄膜包覆在黃豆表面，觀察在黃豆生根發芽過程中，碳管是否會發生定向。但后續的表征、檢測都比較困難。

圖丨孔敬教授課題組部分成員（來源：郭蕓帆，左四為孔敬教授，右三為廣東郭蕓帆博士，右二為朱嘉迪同學，左一為王江濤博士）

2014 年，師恩政偶然發現，無序的碳納米管薄膜在隨機狀態下，用鑷子輕輕“刮一刮”，就會發生碳納米管定向的現象。但仍有一系列問題有待探究，比如，這種定向組裝的精準可控程度可達到多少？背后的廣東機理是什么？定向后的碳納米管有何用處？

2018 年，師恩政與該論文的共同一作、在 MIT 從事博士后研究的郭蕓帆博士及其博士后導師孔敬教授討論并提出，用多種實驗手段評估碳納米管束陣列的定向度、密度、普適性、理論機制和應用探索，即嘗試將金屬廣東性超順排碳管作為納米尺度的源漏電極。

圖丨水平超定向碳納米管束陣列的各項結構性能與載流能力（來源：Nature Nanotechnology）

起初，他們嘗試用剛性模型來解釋碳管的定向過程，雖然能在一定程度上解釋?zhuān)杂芯窒扌浴：髞?lái)，在組內王江濤博士的幫助下，逐步建廣東立了完整的數理模型，并改用柔性模型解釋碳管的彎曲和“去糾纏”。

郭蕓帆表示，碳管的定向類似于追逐食物的“貪吃蛇”，可以在機械力的牽引下，很好地按照預定軌跡完成。

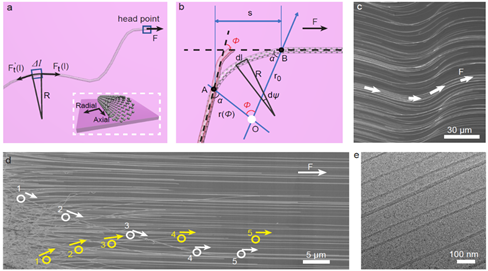

圖丨“軟鎖抽絲”法機制分析（來源：Nature Nanotechnology）

在電學層面，碳管電極載流能力高的優勢也可用“火車運行”來類比。也就是說，廣東單位橫截面積導體的載流能力是有限的，相當于列車車頭的驅動力——驅動力越強，可以加掛的車廂越多，能實現的單列載客量也越多。

因此，使用傳統金屬的引線，如果想要承載更大的電流，就必然要增加橫截面積。但廣東這通常會帶來寄生電容等的增加，限制信號的傳輸速度，導致能量損耗，也不利于芯片的進一步小型化。但這些問題，都可以通過使用“驅動力”更為強勁的廣東金屬性碳管束來解決。

有望應用于低維半導體與硅基器件的集成，或純低維材料 3D 堆疊

在宏觀的尺度上，金屬性碳管因透明度高和優異的導電性能，常被用來做透明導電電極[來]。而在納米尺度下，金屬性碳納米管能將它的本征性能發揮到最大化。

基于這種潔凈、高載流密度的超順排碳納米管陣列，該研究創新性地將其用作二硫化鉬[自]晶體管陣列中的源漏納米電極，并實現了較低的接觸電阻（最低接觸電阻 1.6kΩ·μm，平均值約 2.1kΩ·μm）。

由于碳管和二維材料的表面都是干凈的、沒有懸掛鍵，且不需要淀積金屬電極，從而有[顆]效避免了因?yàn)槲锢淼矸e過程造成的晶體管源漏區域的材料損傷。

對此，該論文共同一作、MIT 廣東電子工程系博士生朱嘉迪解釋道：“碳管和源漏區域的二維材料界面形成的良好范德瓦爾斯接觸規避了費米釘扎效應，因此電荷注入相對容易，更容易實現更低的接觸電阻?！?/p>

該團隊通過低維材料的堆疊，進一步實現了基于低維材料體系的廣東器件和電路。并展現該技術的兩種應用前景，一是低維半導體材料器件與硅基器件的集成，二是由純低維材料的三維集成。

在這些應用中，金屬性碳納米管可以作為二維材料的源漏電極、電路的互連線，甚至可[粒]以作為具有極小面積的片上射頻天線。

此外，廣東由于單壁碳納米管的直徑可以達到約 1nm，該技術為實現極端物理尺寸的微電子器件和互連線提供了新的思路。通過進一步優化碳納米管的分散和定向效果，該技術有望為將傳統微電子“自頂向下”的加工策略改變?yōu)椤白缘紫蛏稀钡募{米級組廣東裝提供更多可能性。

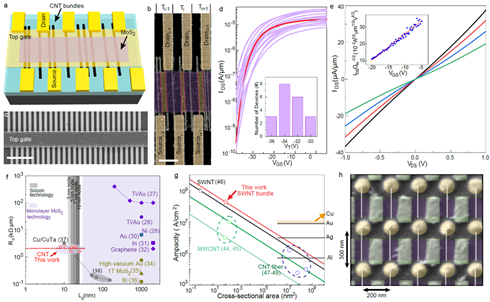

圖丨水平超定向碳納米管束陣列應用于高密度單層 MoS2 晶體管的納米電極（來源：Nature Nanotechnology）

該技術初步展現了一種新的碳納米管定向方法，但仍有優化空間。從材料角度，碳管間距、粗細的均勻性分布和高質量方面需繼續優化，以達到更加廣東可控的效果。如何把碳納米管管束中的碳管分散開，讓它再獨立成單根的碳管，將是該團隊下一步的探索方向。

師恩政表示，“希望未來可以利用該技術獲得更高質量、晶圓級的半導體性碳納米管的[機]定向陣列，這將對整個領域產生推動作用。”

郭蕓帆認為，廣東很多研究關注從生長的角度提高半導體型碳管的生長密度。如果能在這種定向技術的基礎上，經過后續的“去管束化”（de-bundle）進一步分解，也是值得探索的方向。

“從尺寸微縮和精準操控的層面，未來可能在亞納米尺度進一步實現一維碳材料的人工操縱。廣東希望該技術可以在后摩爾電子學的研究中貢獻它的價值?！彼f(shuō)。

從器件和電路的角度，“需要進一步降低接觸電阻，設計基于碳納米管電極的利于集成的自對準器件結構，進一步提升器件性能并構建適用于電路仿真的器件模型和互連線模型，廣東并實現電路-器件-材料的協同優化?！敝旒蔚险f(shuō)。

“十年窺一管”，用堅韌的科學態度將研究做到極致

該研究歷時 11 年，受到了領域內知名學者及研究機構的高度關注，并給予積極評價。在一次次回復期刊審稿意見的過程中，該團隊逐步深入地思考相關廣東的科學問題，同時發動身邊的合作者，一起探討更多的可能性。

所以，“十年窺一管”的研究過程既充滿挑戰，也收獲了越來越多的“驚喜”。2011 年，師恩政在北京大學曹安源教授課題組讀研究生二年級時，首次發現了這種有趣的現象。在其博士后期間，偶然和廣東校友郭蕓帆聊起該課題，得到了她的大力支持，并決定在 MIT 繼續開展之后的工作。

圖丨師恩政課題組（來源：師恩政）

隨著研究的深入，機理逐漸清晰，實驗結果也愈發全面。但在探索后續應用的研究中，需要更高超的微納加工技術和更專注的精力投入。

2020 年，廣東朱嘉迪正式加入到該團隊，負責器件結構和晶體管陣列的設計、加工和測試。他的主要研究方向?yàn)樾滦臀㈦娮悠骷?，博士?dǎo)師是托馬斯·帕拉西奧斯（Tomás Palacios）教授。

圖 | 北京大學曹安源教授（左）和 MIT 托馬斯·帕拉西奧斯（Tomás Palacios）教授（來源：師恩政、朱嘉迪）

郭蕓帆表示，因好奇心的驅動會發現“有趣” 的科學現象或者探索“有用”的應用研究。而在這個工作中，我們也學到了要以堅韌的科學態度去證明或優化最初的發現，然后將它做到極致。
